Tổng hợp bản vẽ CAD phòng xông hơi mới nhất

Bản vẽ CAD phòng xông hơi là tài liệu kỹ thuật quan trọng, giúp định hình chi tiết cấu tạo – kích thước – vật liệu – vị trí thiết bị trong không gian phòng xông khô hoặc xông ướt. Việc chuẩn bị bản vẽ đầy đủ và chính xác không chỉ hỗ trợ quá trình thi công diễn ra nhanh chóng, hạn chế sai sót mà còn đảm bảo hiệu suất vận hành, độ an toàn và tính thẩm mỹ cho công trình. Trong bài viết này, Anmes sẽ tổng hợp những bản vẽ CAD phòng xông hơi mới nhất, phù hợp nhiều diện tích khác nhau: từ căn hộ chung cư, nhà phố, biệt thự đến spa – resort. Các bản vẽ bao gồm bố cục mặt bằng, mặt đứng, hệ thống điện – cấp thoát nước, bố trí máy xông, phụ kiện… giúp gia chủ, kiến trúc sư và đơn vị thi công có cái nhìn đầy đủ trước khi triển khai thực tế.

Tầm quan trọng của bản vẽ CAD phòng xông hơi

Bản vẽ CAD phòng xông hơi đóng vai trò như “bộ khung kỹ thuật” cho toàn bộ quá trình thiết kế – thi công phòng xông hơi. Một bản vẽ chuẩn giúp đảm bảo công trình đạt đúng tiêu chuẩn kỹ thuật, tối ưu không gian và vận hành an toàn – hiệu quả.

• Định hình kích thước – bố cục phòng: Giúp phân chia tối ưu diện tích, xác định vị trí tường – cửa – băng ghế, đảm bảo công năng và sự thoải mái khi sử dụng.
• Thể hiện rõ vật liệu và cấu tạo nền – tường – trần: Đưa ra thông số chi tiết về lựa chọn gỗ, vách kính, lớp chống thấm, lớp cách nhiệt…, hạn chế sai sót trong thi công.

• Bố trí hệ thống điện, nước, thoát hơi hợp lý: Đảm bảo máy xông, đường ống, nguồn điện được lắp đặt đúng chuẩn, vận hành ổn định và an toàn.
• Xác định vị trí thiết bị – phụ kiện: Từ máy xông, bộ điều khiển, đèn chịu nhiệt, ống cấp hơi đến các phụ kiện như đồng hồ cát, gối gỗ… đều được thể hiện rõ ràng.
• Hỗ trợ thi công nhanh – chính xác: Giảm phát sinh, hạn chế sai lệch thực tế, đảm bảo tiến độ công trình và tiết kiệm chi phí.

Bản vẽ CAD phòng xông chuẩn là nền tảng quan trọng giúp quá trình thi công phòng xông hơi diễn ra thuận lợi, đảm bảo chất lượng – độ bền – tính an toàn và mang lại trải nghiệm sử dụng tối ưu cho gia chủ.

Cấu tạo của bản vẽ CAD phòng xông hơi

Một bản vẽ CAD phòng xông hơi đạt chuẩn kỹ thuật phải thể hiện đầy đủ các hạng mục liên quan đến kết cấu – vật liệu – kỹ thuật thi công, nhằm bảo đảm phòng vận hành ổn định, đạt hiệu quả giữ nhiệt và an toàn tuyệt đối. Dưới đây là các thành phần quan trọng cần có trong bản vẽ:

• Mặt bằng bố trí tổng thể: Thể hiện kích thước chi tiết của phòng, vị trí cửa ra vào, băng ghế các tầng, khu vực đứng – nằm, cũng như hướng tiếp cận. Việc bố trí mặt bằng hợp lý giúp tối ưu diện tích, tăng sự thoải mái khi sử dụng và đảm bảo luồng di chuyển thuận lợi.
• Cấu tạo tường – trần – sàn: Mô tả kết cấu chi tiết bao gồm lớp gỗ, lớp cách nhiệt (như bông khoáng – foam cách nhiệt), lớp chống ẩm, cũng như giải pháp kỹ thuật nhằm hạn chế thất thoát nhiệt. Cấu tạo đúng chuẩn giúp tăng hiệu suất xông, hạn chế cong vênh và kéo dài tuổi thọ cho phòng.

• Hệ thống điện – điều khiển: Thể hiện rõ vị trí nguồn cấp, đường dây điện âm tường, bố trí aptomat, bộ điều khiển nhiệt và sensor. Việc thể hiện chính xác giúp đảm bảo an toàn điện, đặc biệt trong môi trường nhiệt độ cao và ẩm – nơi yêu cầu tiêu chuẩn chống cháy, chống giật nghiêm ngặt.
• Vị trí lắp đặt máy xông & phụ kiện: Xác định chi tiết vị trí máy xông (bên trong hoặc bên ngoài phòng), đường hơi dẫn vào phòng, vị trí cảm biến nhiệt – van xả cặn, hệ thống đèn chịu nhiệt, gối gỗ, đồng hồ cát, xô – gáo… nhằm đảm bảo tối ưu hiệu năng và thẩm mỹ tổng thể.
• Mặt cắt kỹ thuật: Trình bày chiều cao phòng, độ dày lớp vật liệu, độ dốc sàn (đối với phòng xông ướt), kết cấu băng ghế và các yếu tố ẩn dưới kết cấu. Mặt cắt giúp đơn vị thi công hiểu rõ các lớp cấu tạo bên trong và triển khai công việc chính xác.

Một bản vẽ CAD phòng xông hơi càng chi tiết, quá trình thi công càng thuận lợi – từ đó nâng cao độ bền công trình, đảm bảo an toàn và mang đến trải nghiệm xông hơi tối ưu cho người dùng. Chất lượng bản vẽ chính là nền tảng quyết định sự hoàn thiện của toàn bộ công trình.

Các bản vẽ CAD phòng xông hơi

Bản vẽ CAD phòng xông hơi là nền tảng kỹ thuật quan trọng, giúp mô phỏng toàn bộ bố cục, cấu tạo và hệ thống cơ – điện – nước trước khi thi công thực tế. Nhờ có bản vẽ chi tiết, kiến trúc sư và đơn vị thi công có thể tối ưu diện tích – đảm bảo an toàn – chuẩn hóa quy trình lắp đặt, đồng thời hạn chế tối đa sai sót, phát sinh chi phí và rút ngắn tiến độ hoàn thiện công trình.

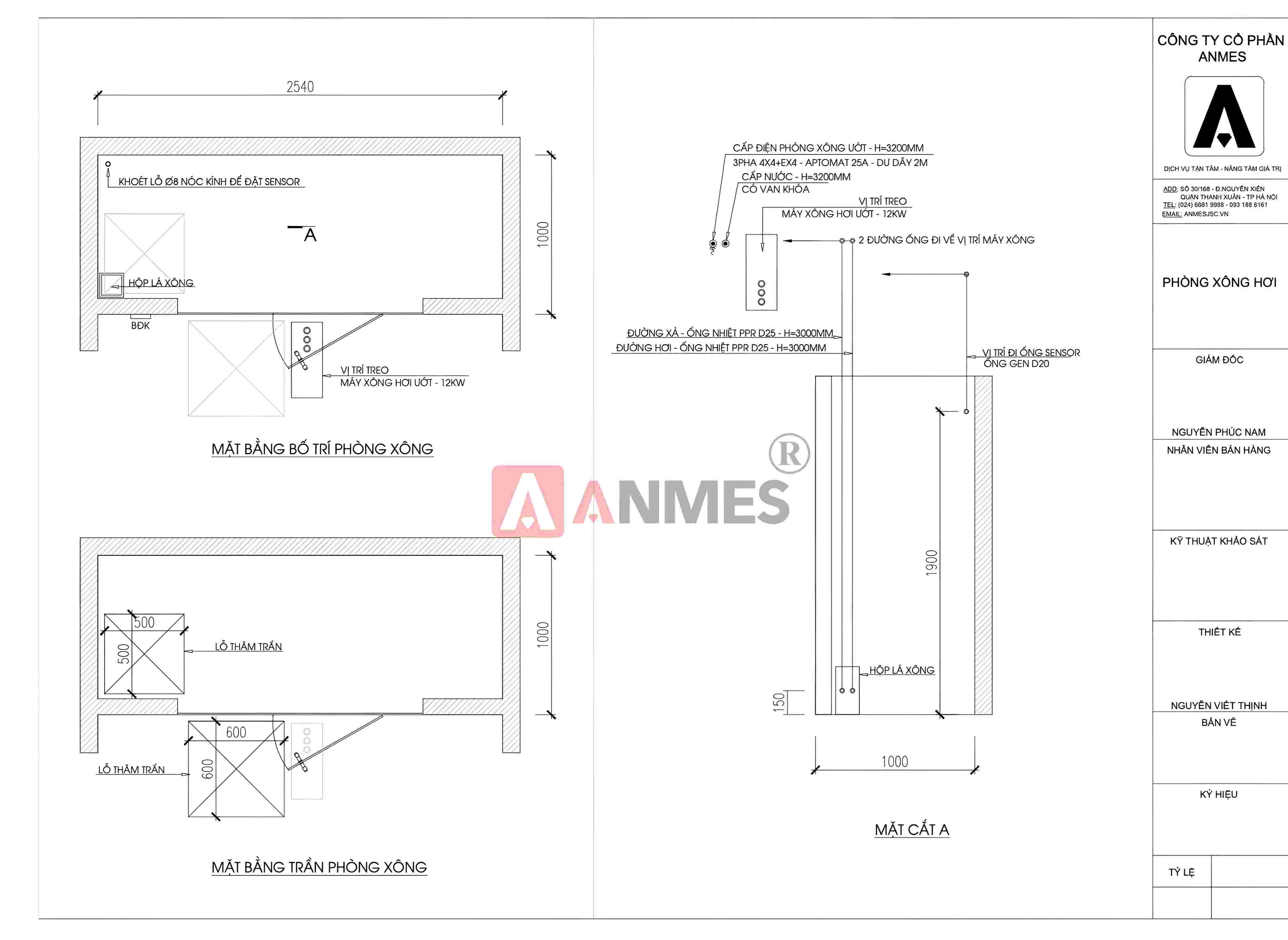

Bản vẽ CAD phòng xông hơi ướt

Bản vẽ phòng xông hơi ướt tập trung thể hiện chi tiết về khả năng chống thấm, thoát nước và bố trí thiết bị nhằm đảm bảo phòng vận hành ổn định trong điều kiện độ ẩm cao. Cụ thể:

• Bố trí mặt bằng – mặt đứng: Thể hiện kích thước tổng thể, vị trí cửa kính, khu vực ghế ngồi, hướng lưu chuyển hơi; tối ưu hóa không gian và trải nghiệm sử dụng.
• Cấu tạo tường – sàn – trần: Thể hiện cấu trúc lớp chống thấm, lớp ốp gạch hoặc kính, độ dốc sàn để tránh ứ nước, giúp tăng độ bền và vệ sinh dễ dàng.

• Bố trí hệ thống điện – nước: Quy định vị trí cấp – thoát nước, nguồn điện chống ẩm, hệ thống đèn chống nước, aptomat riêng, đảm bảo vận hành an toàn trong môi trường ẩm.
• Ký hiệu thiết bị & phụ kiện: Bao gồm máy xông hơi ướt, bộ điều khiển nhiệt, đầu phun hơi, quạt hút ẩm, kệ ngồi và các phụ kiện đi kèm.

Bản vẽ CAD phòng xông hơi ướt là tài liệu bắt buộc để đảm bảo không gian chống thấm tuyệt đối – thoát nước hiệu quả – vận hành bền bỉ – an toàn tối đa cho người dùng.

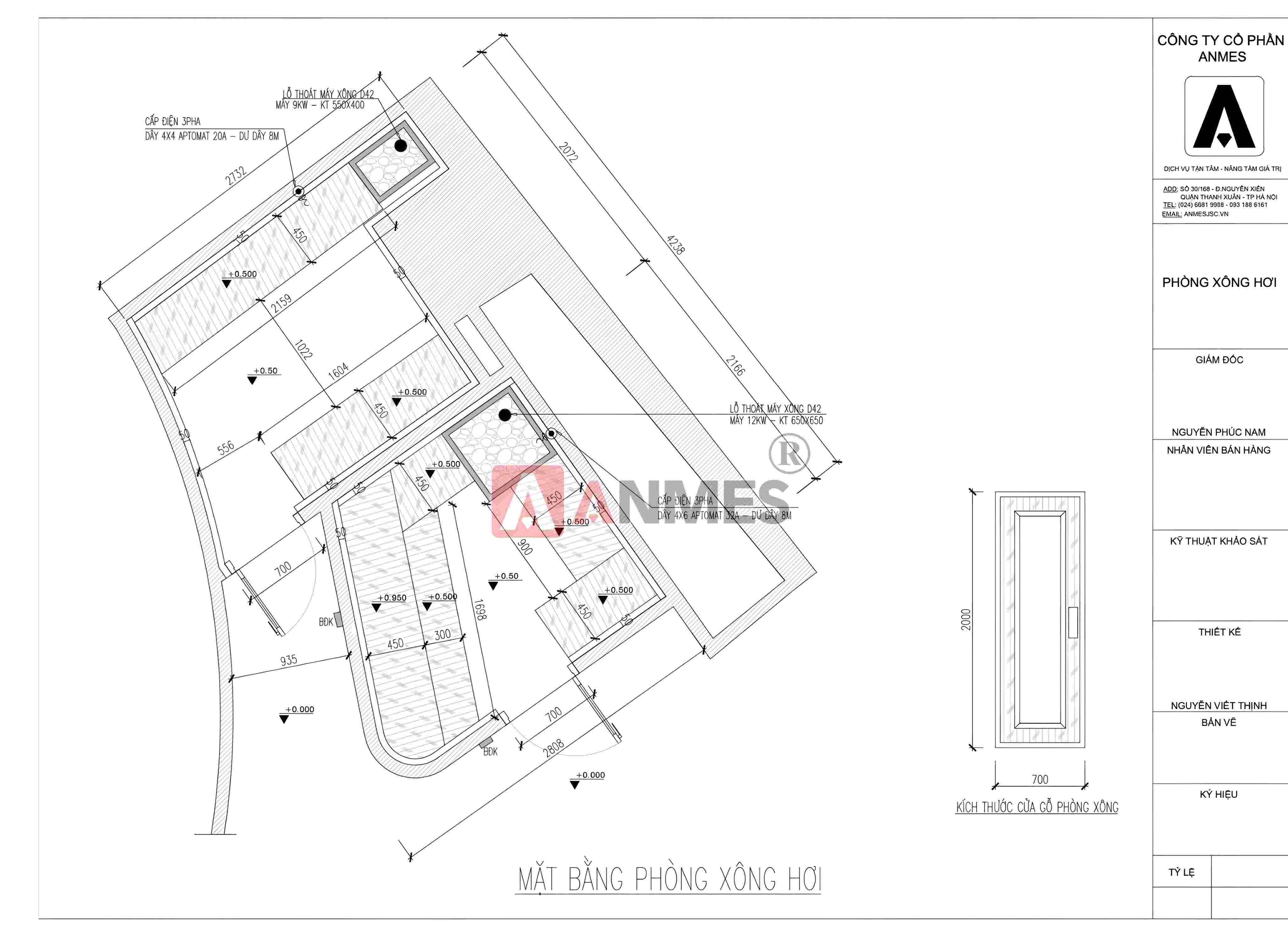

Bản vẽ CAD phòng xông hơi khô

Với phòng xông khô, gỗ là vật liệu chủ đạo; bản vẽ CAD có vai trò định hướng cấu tạo cách nhiệt – phân chia không gian – bố trí thiết bị để tối ưu hiệu suất và tính thẩm mỹ.

• Mặt bằng – mặt cắt kỹ thuật: Thể hiện từng lớp cấu tạo, bố trí băng ghế nhiều tầng, khoảng cách an toàn với máy xông, đồng thời tối ưu lưu thông không khí nóng.
• Cấu tạo tường – trần – nền: Minh họa lớp gỗ ốp; lớp cách nhiệt bằng bông khoáng/foam; màng chống ẩm, giúp giảm thất thoát nhiệt, duy trì nhiệt độ ổn định và kéo dài tuổi thọ công trình.

• Bố trí máy xông – cảm biến nhiệt: Xác định vị trí máy xông, đường dẫn hơi, bộ điều khiển, sensor nhiệt theo đúng tiêu chuẩn để đảm bảo an toàn và hiệu quả xông hơi.
• Bố trí phụ kiện: Đèn chịu nhiệt, đồng hồ cát, xô – gáo, gối tựa… được định vị rõ ràng giúp tối ưu công năng và tăng trải nghiệm thư giãn.

Bản vẽ CAD phòng xông hơi khô là chỉ dẫn kỹ thuật quan trọng giúp quá trình thi công chính xác – an toàn – thẩm mỹ, đồng thời đảm bảo phòng đạt hiệu suất giữ nhiệt cao và tiết kiệm năng lượng trong suốt quá trình vận hành.

Lời khuyên khi sử dụng bản vẽ CAD phòng xông hơi

Bản vẽ CAD là nền tảng để triển khai thi công phòng xông hơi đúng chuẩn, tuy nhiên để khai thác tối đa hiệu quả, bạn cần lưu ý một số điểm quan trọng dưới đây. Những gợi ý này sẽ giúp quá trình thi công diễn ra chính xác, hạn chế phát sinh và đảm bảo chất lượng công trình ở mức tối ưu.

• Làm việc với đơn vị thiết kế – thi công uy tín: Ưu tiên các đơn vị có kinh nghiệm thực tế trong lĩnh vực phòng xông để đảm bảo bản vẽ CAD được xây dựng đúng tiêu chuẩn kỹ thuật và phù hợp với nhu cầu sử dụng.
• Kiểm tra kích thước và bố cục thực tế: Đối chiếu bản vẽ với không gian thực tế để đảm bảo kích thước băng ghế, cửa, trần… phù hợp với diện tích, tránh chật hẹp hoặc khó di chuyển.

• Tối ưu vị trí máy xông và cảm biến nhiệt: Việc bố trí đúng vị trí theo bản vẽ CAD sẽ giúp phòng vận hành ổn định, đảm bảo hiệu quả hơi nóng và an toàn trong quá trình sử dụng.
• Tuân thủ cấu tạo lớp cách nhiệt – chống ẩm: Thi công đúng lớp vật liệu (gỗ, bông khoáng, foil cách nhiệt…) như bản vẽ giúp giữ nhiệt tốt, tăng độ bền cho phòng và tiết kiệm điện năng.
• Rà soát hệ thống điện – nước trước khi hoàn thiện: Đảm bảo đường điện, thoát nước, xả cặn… đều được lắp đặt đúng theo bản vẽ nhằm vận hành an toàn và thuận tiện bảo trì.

Sử dụng bản vẽ CAD đúng cách sẽ giúp phòng xông hơi đạt hiệu suất cao, bền vững theo thời gian và tối ưu chi phí vận hành. Luôn phối hợp chặt chẽ với đơn vị thiết kế – thi công để đảm bảo công trình hoàn thiện như mong đợi.
